Rangkuman: Apa itu panel listrik? Panel listrik adalah kotak besi yang berisi perangkat switching, proteksi, pengukuran, dan distribusi listrik. Panel ini menerima daya dari sumber listrik, lalu menyalurkannya ke beban seperti mesin, motor, sistem pencahayaan, dan panel turunan sesuai kebutuhan instalasi. Komponen intinya meliputi Circuit Breaker (MCB, MCCB, ACB), contactor, relay, saklar utama, dan terminal kabel. Terdapat beberapa jenis panel listrik berdasarkan kapasitas dan fungsinya, seperti LVMDP, MVMDP, MCC, Bank Kapasitor, dan ATS.
Meskipun sekilas tampak serupa, panel listrik berbeda dengan panel kontrol. Panel listrik menangani beban arus dan tegangan tinggi untuk penyaluran serta pengamanan daya. Sebaliknya, panel kontrol menangani arus dengan memanfaatkan sinyal kendali, PLC, dan sensor untuk mengelola serta mengawasi otomatisasi mesin. AC Panel dapat Anda gunakan pada panel listrik maupun panel kontrol apabila hasil perhitungan menunjukkan bahwa kebutuhan kapasitas pendinginan tidak dapat terpenuhi oleh ventilasi, filter fan, heat exchanger, atau metode pendinginan lainnya. Kebutuhan AC Panel wajib mempertimbangkan beban panas internal, temperatur lingkungan, derajat perlindungan enclosure, kelembapan, dan risiko kondensasi.

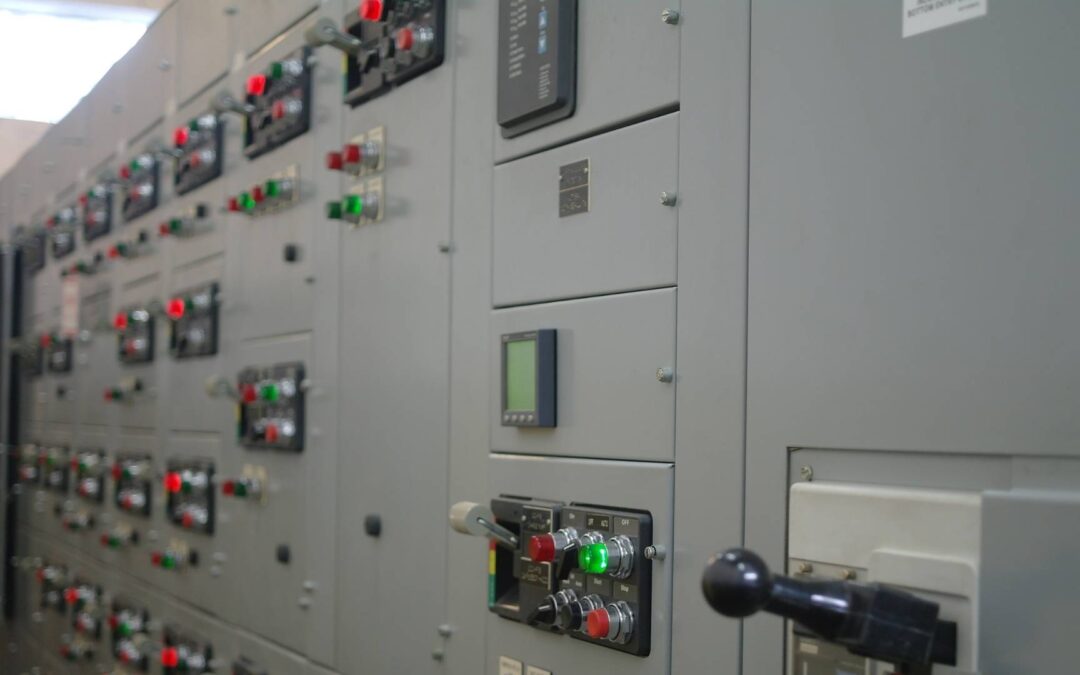

Apa itu Panel Listrik
Panel listrik adalah kotak yang berisi perangkat switching, proteksi, pengukuran, dan distribusi daya. Panel listrik dapat memiliki bahan dari baja, stainless steel, aluminium, atau material lain sesuai kebutuhan instalasi dan tingkat perlindungan sesuai syarat. Setiap lokasi industri memerlukan panel listrik karena pasokan listrik dari sumber utama tidak boleh langsung terhubung ke mesin atau proses tanpa memperhatikan kapasitas penghantar, kebutuhan proteksi, metode isolasi, grounding, dan karakteristik masing-masing beban.
Fungsi Panel Listrik
Selain mengetahui apa itu panel listrik, Anda juga perlu mengetahui fungsi dari perangkat penerima, penyebar, dan penjaga daya listrik tersebut. Fungsi utama dari panel listrik adalah mendistribusikan daya dari sumber utama ke berbagai beban sekaligus membatasi dampak gangguan melalui perangkat proteksi seperti circuit breaker, fuse, overload relay, dan perangkat proteksi lainnya. Selain sebagai pusat distribusi listrik, panel listrik juga mengamankan sistem yang dapat memutus aliran listrik jika terjadi korslet atau beban berlebih secara otomatis melalui circuit breaker.
Komponen-Komponen Panel Listrik
Tiap komponen di dalam panel listrik memiliki peran proteksi dan distribusi khusus:
- Circuit Breaker (MCB, MCCB, ACB): MCB untuk sirkuit dengan kapasitas relatif kecil. MCCB tersedia dalam rentang arus dan kapasitas pemutusan yang lebih besar. Umumnya, ACB merupakan pemutus utama atau feeder pada sistem distribusi tegangan rendah berkapasitas besar.
- Contactor dan Relay: Relay atau relay proteksi bersama contactor berfungsi untuk mendeteksi kondisi seperti beban lebih, kehilangan fasa, atau ketidakseimbangan fasa, lalu memutus beban jika perlu.
- Saklar Utama: Berfungsi sebagai kendali utama on/off untuk keseluruhan panel, memungkinkan isolasi yang aman selama maintenance.
- Terminal Kabel: Menyediakan titik penghentian yang aman, teratur, dan mudah Anda identifikasi untuk kabel daya maupun kabel kontrol.
Jenis-Jenis Panel Listrik
Panel listrik memiliki berbagai jenis karena adanya perbedaan kebutuhan tegangan, kapasitas beban dan tuntutan operasional yang unik dari berbagai perusahaan. Panel yang dirancang untuk pabrik kecil tidak akan aman atau efektif untuk pabrik dengan kebutuhan listrik yang besar, khususnya dari banyak dan beragamnya penggunaan mesin.
Low Voltage Main Distribution Panel (LVMDP)
Panel listrik ini menyalurkan listrik bertegangan rendah, hingga 1.000 V AC hingga 1.500 V DC, dari sumber seperti transformator, generator, atau sumber utilitas, kemudian menyalurkannya ke panel turunan, mesin, motor, sistem pencahayaan, dan beban lainnya.
Medium Voltage Main Distribution Panel (MVMDP)
Sedangkan, jenis ini menerima, mengendalikan, melindungi, dan mendistribusikan daya tegangan menengah menuju transformator, feeder, atau beban tegangan menengah lainnya.
Motor Control Center (MCC)
Jenis panel listrik ini khusus mengelompokkan feeder, starter, perangkat proteksi, dan perangkat pengendali untuk beberapa motor dalam satu sistem.
Bank Kapasitor
Panel bank kapasitor berfungsi untuk mengkompensasi daya reaktif dan meningkatkan faktor daya. Dengan perencanaan serta penempatan yang tepat, perangkat ini dapat mengurangi arus reaktif pada jaringan, membantu mengoptimalkan kapasitas sistem, dan mengurangi biaya
Automatic Transfer Switch (ATS)
ATS memantau dua sumber listrik, umumnya sumber utilitas dan generator, kemudian memindahkan beban dari sumber utama ke sumber alternatif ketika sumber utama gagal atau berada di luar batas ketentuan.
Panel Kontrol
Panel kontrol menerima suplai listrik dari sistem distribusi dan menggunakan perangkat seperti power supply, PLC, relay, HMI, inverter, serta modul input-output untuk memproses sinyal, mengendalikan aktuator, memantau status peralatan, dan menjalankan urutan otomatisasi.

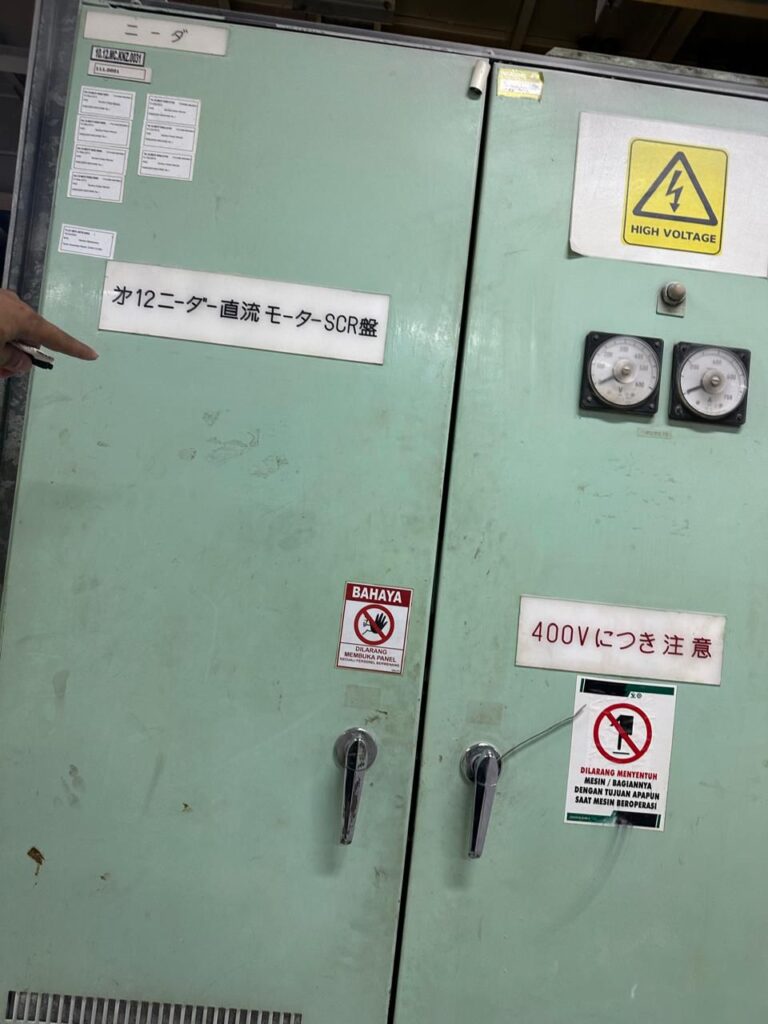

Apa Bedanya Panel Listrik dengan Panel Kontrol?
Panel kontrol berfungsi untuk manajemen dan pengawasan operasional mesin atau proses dengan memanfaatkan sinyal bertegangan rendah untuk mengirimkan perintah, alih-alih mendistribusikan daya dalam jumlah besar. Oleh karenanya, akibat kesamaan tampilan fisik dan penempatan yang berdekatan, istilah panel listrik dan panel kontrol sering kali tertukar. Padahal, kemampuan penanganan daya, fungsi, dan struktur internal dari masing-masing panel berbeda.
| Aspek | Panel Listrik | Panel Kontrol |
|---|---|---|
| Fungsi | Menerima, membagi, switching, mengukur, dan melindungi daya listrik. | Mengolah sinyal, menjalankan logika kontrol, memantau status, dan mengendalikan proses atau peralatan. |
| Tujuan | Menyalurkan daya secara aman dan membatasi dampak gangguan. | Menjalankan operasi otomatis, interlocking, monitoring, dan pengendalian. |
| Tingkat Daya | Dapat menangani arus besar, tetapi tidak selalu berarti tegangan tinggi. | Umumnya menggunakan rangkaian kontrol berarus lebih kecil, tetapi dapat memiliki perangkat interface atau perangkat daya. |
| Komponen Inti | Main breaker, feeder breaker, fuse, busbar, metering, CT, grounding bar, dan terminal. | PLC, power supply, relay, terminal, I/O, HMI, sensor interface, dan perangkat komunikasi. |
Panel listrik, khususnya panel distribusi, dan panel kontrol merupakan istilah berdasarkan fungsi utama. Dalam suatu instalasi, keduanya dapat terpisah atau tergabung dalam satu tempat, selama pemisahan rangkaian, proteksi, pendinginan, akses, dan keselamatan tetap terancang dengan baik.
Apakah AC Panel Cocok Untuk Panel Listrik?
AC Panel adalah unit pendingin panel yang bertujuan untuk menjaga kondisi komponen elektronik dari panas, debu, dan lembap. Secara teknis, AC Panel cocok untuk penggunaan panel listrik mengingat komponen di dalamnya dapat menghasilkan panas yang signifikan. Walaupun pendinginan dapat dianggap efektif untuk menjaga kondisi panel listrik, penghitungan beban panas secara akurat, memastikan dimensi dan spesifikasi proteksi panel sesuai, adanya aliran udara yang cukup, serta variabel-variabel seperti kelembapan, lokasi pemasangan, dan dampaknya pada penutup panel menjadi pertimbangan penting. Karena tanpa perencanaan dan perhitungan yang tepat, unit pendingin panel yang tidak sesuai dapat berakibat pada inefisiensi hingga kondensasi.
Panduan Kalkulasi Kebutuhan AC Panel
Untuk mengetahui apakah panel listrik atau panel kontrol Anda membutuhkan AC Panel, Anda dapat mengikuti panduan pada katalog dengan men-klik tombol bawah:
AC Panel Seri Terbaru di Indonesia dari APISTE
AC Panel model ENC-ER500L-MT dan ENC-ER1000L-MT adalah seri terbaru dari APISTE. Seri ini menjawab kebutuhan untuk pendingin panel yang ringan, ramping, dan harga ekonomis! Ketahui detail dan spesifikasinya dengan mengikuti panduan berikut:
Setelah submit, kami akan mengirimkan detail dan spesifikasi AC Panel model tersebut secara langsung melalui email!
