Rangkuman: Mesin CNC adalah alat produksi otomatis yang membaca instruksi komputer untuk menghasilkan parts presisi dari logam, plastik, hingga kayu. Artikel ini menjelaskan berbagai tipe CNC mulai dari milling, lathe, router, plasma, laser, drilling, hingga grinding serta bagaimana prosesnya memicu terbentuknya oil mist dari coolant bertekanan tinggi.
Oil mist bukan sekadar residu: ia menempel di lantai, panel kontrol, dan mesin, meningkatkan beban maintenance sekaligus menimbulkan risiko kesehatan pekerja. Karena itu, unit oil mist collector menjadi solusi penting untuk menjaga kualitas udara, melindungi mesin, dan menekan biaya perawatan.
Artikel ini juga memberikan panduan pemilihan mist collector dengan rumus perhitungan volume udara (Q = (A × B × C) × N), langkah instalasi pipa, hingga rekomendasi produk APISTE GME‑S750‑Pro dengan fitur positive pressure drain dan opsi HEPA filter untuk menangkap partikel halus hingga 0,3 µm.
Dengan membaca keseluruhan artikel, Anda akan memahami:
- Apa itu mesin CNC
- Bagaimana oil mist terbentuk
- Dampak oil mist bagi pabrik
- Panduan memilih unit oil mist collector
- Rekomendasi unit oil mist collector yang tepat untuk Anda.
Apa itu Mesin CNC?
Mesin CNC (Computer Numerical Control) merupakan alat produksi bagian atau parts secara otomatis dengan bantuan sistem komputer yang membaca instruksi terprogram untuk menggerakkan alat pemotong di sepanjang jalur secara presisi pada bahan baku padat. Sehingga, alih-alih operator manual yang menyesuaikan roda tangan, mesin ini menjalankan perintah secara otomatis serta menghasilkan komponen yang konsisten dengan toleransi yang ketat. Mesin ini menggunakan beragam bahan baku mulai dari plastik, logam, aluminium, kayu, dan materi berwujud keras lainnya untuk menghasilkan parts. Teknologi CNC kini menjadi standar di seluruh pabrik manufaktur Indonesia untuk produksi komponen otomotif, cetakan, suku cadang, dan fabrikasi logam dengan presisi tinggi.
| Tipe | Fungsi Utama | Pengaplikasian / Industri |
|---|---|---|
| CNC Milling | Menghaluskan permukaan objek agar mencapai dimensi yang diinginkan. | Komponen otomotif, mold dan dies, parts logam presisi. |
| CNC Lathes atau bubut | Untuk membentuk bagian berbentuk silinder. | Komponen mesin. |
| CNC Routers | Menghias tepian permukaan kayu dengan tujuan memperbaiki tampilan kayu. | Furnitur, papan nama, fabrikasi interior. |
| CNC Plasma Cutters | Memotong lembaran logam konduktif menggunakan gas terionisasi. | Konstruksi baja, fabrikasi berat. |
| CNC Laser Cutting | Memotong dengan tingkat kepresisian tinggi pada material tipis dengan sinar laser. | Fabrikasi lembar baja, pembuatan panel. |
| CNC Drilling | Mengebor untuk pembiuatan lubang yang presisi atau berulang pada bahan material. | Manufaktur PCB, perakitan mesin. |
| CNC Grinding | Menghaluskan permukaan menggunakan roda abrasif. | Pembuatan perkakas dan cetakan, Komponen presisi. |
Di antara tipe-tipe mesin CNC di atas, mesin CNC bubut (lathes) dan milling adalah sumber oil mist yang paling umum karena keduanya sangat bergantung pada cairan coolant selama pengoperasian.
Bagaimana Kabut Minyak Terbentuk dalam Mesin CNC?
Selama proses milling atau bubut, mesin CNC akan menyemprotkan cairan coolant ke bahan materi untuk mengurangi menghilangkan panas dari mata spindel. Saat spindel berputar dengan kecepatan tinggi, cairan ini terpecah menjadi tetesan mikroskopis yang tersuspensi di udara sehingga menghasilkan kabut atau oil mist. Kecepatan spindel dan tekanan coolant yang tinggi serta siklus pemotongan yang lebih lama akan meningkatkan konsentrasi kabut di dalam ruang mesin CNC.
Mengapa Unit Oil Mist Collector Penting?
Oil mist dari proses mesin CNC tersebut membawa dampak yang signifikan bagi keberlangsungan operasional serta ancaman kesehatan dan keselamatan pekerja. Oil mist yang menyebar ke udara lantai produksi akan menempel pada permukaan mesin, lantai, jaringan kabel pada langit-langit plant, dan panel kontrol yang mampu menyebabkan kerusakan seperti korsleting sehingga meningkatkan beban maintenance.
Partikel kabut juga mampu terhirup oleh operator yang berpotensi menimbulkan risiko pernapasan seiring waktu. Unit oil mist collector menghisap dan menyaring langsung pada sumbernya sehingga menjaga lantai pabrik lebih bersih, melindungi mesin, alat, dan unit di sekitarnya dari penumpukan minyak, dan membantu pabrik memenuhi standar kualitas udara di tempat kerja.
Panduan Pemilihan Unit Mist Collector
Dalam memilih unit mist collector, perlu diketahui terlebih dahulu apakah mesin CNC yang ingin ditangani adalah tipe yang tertutup (dengan bukaan pintu) atau terbuka. Terdapat enam langkah untuk menentukan oil mist collector yang ideal.
Mesin CNC Tertutup (Enclosure/Pintu)
- Langkah pertama: Hitung perkiraan volume udara yang unit oil mist collector butuhkan menggunakan rumus di atas.
- Langkah kedua: Gunakan unit oil mist collector sementara sebagai acuan kalkulasi pemasangan pipa. Pilih model dengan volume udara maksimum lebih besar dari volume udara yang dibutuhkan pada langkah hasil pada langkah pertama.
- Langkah ketiga: Dari unit oil mist collector sementara tersebut, hitung panjang bagian pipa lurus.
- Langkah keempat:

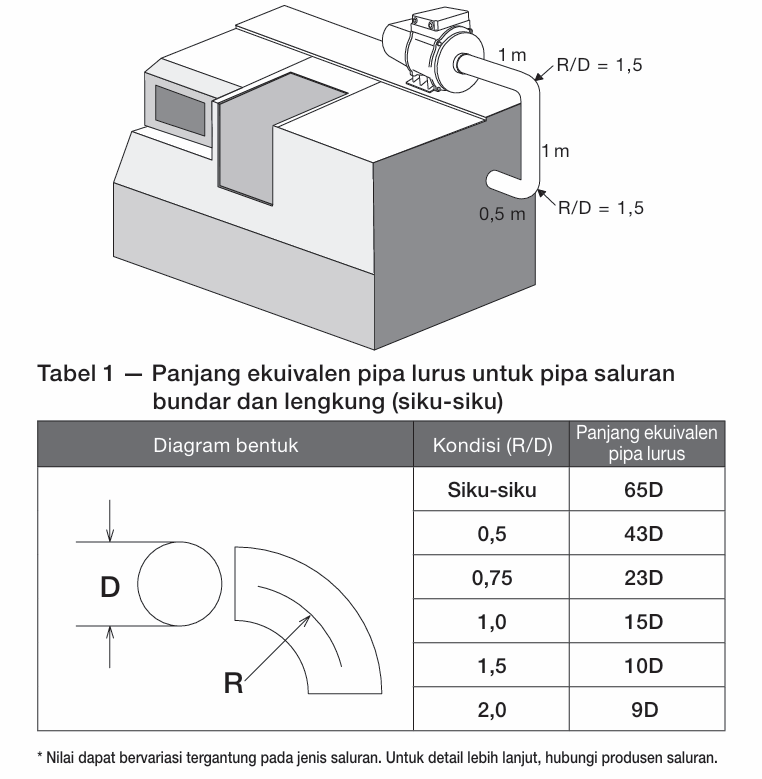

Konversikan panjang ekuivalen pipa lurus untuk bagian melengkung sesuai gambar di atas.
- Langkah kelima: Hitung total panjang ekuivalen pipa lurus.
- Langkah terakhir:
Pilih unit oil mist collector. Catatan: Periksa perpotongan kurva resistansi untuk total panjang ekuivalen pipa lurus pada langkah kelima dan kurva pipa unit oil mist collector sementara pada langkah kedua pada gambar di atas.
Anda dapat melihat contoh panduan pemilihan model pada halaman terakhir katalog Mist Collector seri GME dari APISTE melalui link di bawah.
Link katalog Mist Collector (GME) APISTE: Download Katalog Mist Collector Apiste – Rechand.com
Mesin CNC Terbuka (Open-type/Terbuka)
Khusus mesin CNC terbuka, gunakan rumus berikut dengan menerapkan enam langkah yang sama dalam memilih unit oil mist collector untuk mesin CNC tertutup.
Gunakan Mist Collector Seri GME-S750-Pro
Untuk langkah kedua pada panduan pemilihan di atas, kami sarankan untuk menggunakan unit mist collector model GME-S750-Pro dari APISTE dengan volume udara maksimum 12,6 m³/menit. Tipe Pro pada seri GME memiliki fitur positive pressure drain yang memanfaatkan sistem siklon untuk menarik dan mengeluarkan kabut secara kuat dan efektif, berbeda dengan sistem filter konvensional atau siklon pada umumnya, sehingga mengurangi beban perawatan.
Filter pada Mist Collector APISTE digunakan di bagian belakang unit untuk menangkap sisa-sisa partikel kecil dari kabut. Untuk menangkap kabut halus sampai 0.3 mikrometer (μm), unit Mist Collector seri GME ini dapat dilengkapi mounting frame untuk memasang HEPA Filter. Unit penghisap kabut minyak APISTE ini juga hemat energi karena memanfaatkan inverter dan PM motor dan sangat mudah untuk melakukan pemeliharaan berkat fitur easy overhaul yang memungkinkan untuk membongkar unit dan membersihan motor serta cakram dengan mudah.
Catatan Penting: Unit Mist Collector APISTE yang ideal juga bergantung pada tipe kandungan coolant yang digunakan. Jika kandungan coolant 50% air dan 50% minyak, maka gunakan seri GME-S-Pro sesuai rekomendasi di atas. Jika coolant berbasis minyak (oil-based), maka yang dihasilkan akan cenderung berbentuk asap sehingga dapat memanfaatkan HEPA Filter pada unit oil mist collector APISTE. Apabila coolant berbasis air (water-based) kami sarankan untuk menggunakan seri GME-S-eco.
